Уголок ребристые 60×60 мм
Общие характеристики группы
| Ширина паза: | 12 мм |
| Шаг сетки пазов: | 30 мм |
| Материал элементов: | Сталь 12ХН3А |
| Твердость рабочих поверхностей: | 58...62 HRC |
Размеры, масса и обозначения ГОСТ для всех исполнений приведены в таблице внизу страницы.
Описание приспособления
7080-2181, 7080-2182, 7080-2183, 7080-2184
Таблица исполнений (типоразмеры)
| Обозначение | Стандарт (ГОСТ) | Размеры | Масса |
|---|---|---|---|
| 7080-2181 | ГОСТ 15292-70 | 120×60×60 мм | 1.53 кг |
| 7080-2182 | ГОСТ 15292-70 | 180×60×60 мм | 2.27 кг |
| 7080-2183 | ГОСТ 15292-70 | 240×60×60 мм | 3.04 кг |
| 7080-2184 | ГОСТ 15292-70 | 300×60×60 мм | 3.8 кг |
Похожие элементы оснастки
Опора Квадратная 60х 60х 40 с Т-образными пазами 12мм
Корпусные детали
Сетка: 16 мм
Материал: Сталь 12ХН3А
Подкладка переходная прямоугольная
Корпусные детали
Сетка: 16 мм
Материал: Сталь 12ХН3А
Уголник высотой 120 мм левые
Корпусные детали
Сетка: 30 мм
Материал: Сталь 12ХН3А

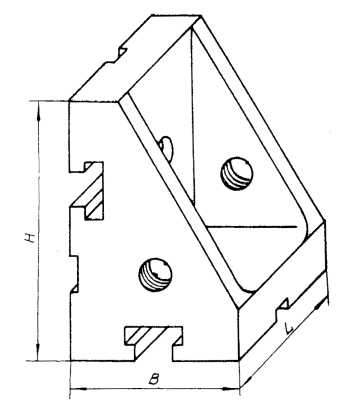

Угольники с установочным отверстием диаметром 18 мм
