Прокладки прямоугольные 60×90 мм с двумя пазами
Общие характеристики группы
| Ширина паза: | 12 мм |
| Шаг сетки пазов: | 30 мм |
| Материал элементов: | Сталь 12ХН3А |
| Твердость рабочих поверхностей: | 58...62 HRC |
Размеры, масса и обозначения ГОСТ для всех исполнений приведены в таблице внизу страницы.
Описание приспособления
7033-2081, 7033-2082, 7033-2083, 7033-2084
Таблица исполнений (типоразмеры)
| Обозначение | Стандарт (ГОСТ) | Размеры | Масса |
|---|---|---|---|
| 7033-2081 | ГОСТ 15217-70 | 90×60×2,0 мм | 0.071 кг |
| 7033-2082 | ГОСТ 15217-70 | 90×60×2,5 мм | 0.087 кг |
| 7033-2083 | ГОСТ 15217-70 | 90×60×3,0 мм | 0.106 кг |
| 7033-2084 | ГОСТ 15217-70 | 90×60×5,0 мм | 0.175 кг |
Похожие элементы оснастки
Опора Квадратная 60х 60х 40 с Т-образными пазами 12мм
Корпусные детали
Сетка: 16 мм
Материал: Сталь 12ХН3А
Подкладка переходная прямоугольная
Корпусные детали
Сетка: 16 мм
Материал: Сталь 12ХН3А
Проставки шестигранные
Корпусные детали
Сетка: 30 мм
Материал: Сталь 12ХН3А

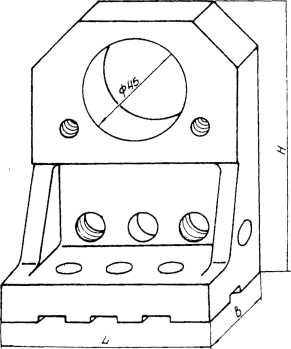

Уголок с установочным отверстием диаметром 26; 35 мм
