Призмы подвижные с резьбовыми отверстиями

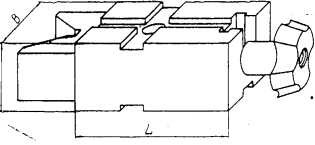

Призмы подвижные с резьбовыми отверстиями

Общие характеристики группы

Ширина паза: 12 мм
Шаг сетки пазов: 30 мм
Материал элементов: Сталь 12ХН3А
Твердость рабочих поверхностей: 58...62 HRC

Размеры, масса и обозначения ГОСТ для всех исполнений приведены в таблице внизу страницы.

Описание приспособления

7035-2061, 7035-2062, 7035-2091

Таблица исполнений (типоразмеры)

Обозначение Стандарт (ГОСТ) Размеры Масса
7035-2061 ГОСТ 15446-70 80X45X35 мм 1.15 кг
7035-2062 ГОСТ 15446-70 90X60X40 мм 2.04 кг
7035-2091 ГОСТ 15446-70 145X90X45 мм 3.32 кг
