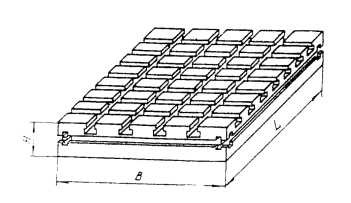

Плиты прямоугольные шириной 300 мм
Общие характеристики группы
| Ширина паза: | 12 мм |
| Шаг сетки пазов: | 30 мм |
| Материал элементов: | Сталь 12ХН3А |
| Твердость рабочих поверхностей: | 58...62 HRC |
Размеры, масса и обозначения ГОСТ для всех исполнений приведены в таблице внизу страницы.
Описание приспособления
7081-2101, 7081-2102, 7081-2103
Таблица исполнений (типоразмеры)
| Обозначение | Стандарт (ГОСТ) | Размеры | Масса |
|---|---|---|---|
| 7081-2101 | ГОСТ 15189-70 | 480×300×60 мм | 35.15 кг |
| 7081-2102 | ГОСТ 15189-70 | 600×300×60 мм | 43.67 кг |
| 7081-2103 | ГОСТ 15189-70 | 720×300×60 мм | 51.23 кг |
