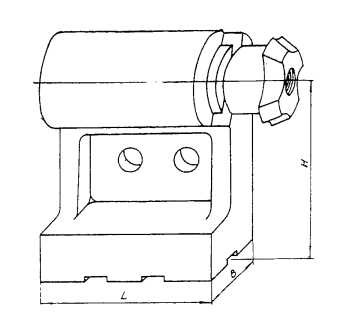

Бабки центровые
Общие характеристики группы
| Ширина паза: | 12 мм |
| Шаг сетки пазов: | 30 мм |
| Материал элементов: | Сталь 12ХН3А |
| Твердость рабочих поверхностей: | 58...62 HRC |
Размеры, масса и обозначения ГОСТ для всех исполнений приведены в таблице внизу страницы.
Описание приспособления
7032-2091, 7032-2092, 7032-2093, 7032-2101
Таблица исполнений (типоразмеры)
| Обозначение | Стандарт (ГОСТ) | Размеры | Масса |
|---|---|---|---|
| 7032-2091 | ГОСТ 15444-70 | 60X45X60 мм | 1.0 кг |
| 7032-2092 | ГОСТ 15444-70 | 90X60X90 мм | 2.84 кг |
| 7032-2093 | ГОСТ 15444-70 | 120X90X120 мм | 6.53 кг |
| 7032-2101 | ГОСТ 15444-70 | 180X60X90 мм | 4.58 кг |
